在機柜設備選擇散熱風扇時，高效散熱方案的核心是通過科學選型、合理布局及智能控制，實現 “精準散熱”—— 即在滿足設備散熱需求的前提下，最小化能耗、噪音及成本。以下從需求評估、風扇選型、布局設計、輔助優化四個維度，詳細說明具體方案：

一、精準評估散熱需求：明確 “要散多少熱”

高效散熱的前提是量化需求，避免 “選大了浪費、選小了不夠”。需重點計算兩個核心參數：

1. 總散熱量：確定 “必須帶走多少熱量”

機柜內設備（服務器、交換機、充電樁、變頻器等）的功耗幾乎全部轉化為熱量，因此總散熱量可通過設備總功耗估算：

公式：總散熱量 Q（W）≈ 設備總功耗 P（W）（因電氣設備效率通常＞90%，熱量損失占比＞90%）。

若需換算為風量單位（如 CFM，立方英尺 / 分鐘），可通過熱量與空氣溫差的關系推導：
1W≈3.412 BTU/h（英熱單位 / 小時），而風量 CFM = 散熱量（BTU/h）÷（30× 空氣溫差℃）。
例：總功耗 1000W（Q≈1000W≈3412 BTU/h），假設機柜進風與排風溫差為 15℃，則所需風量應為：CFM = Q（BTU/h）÷（1.08×ΔT），其中 1.08 是空氣比熱容系數，ΔT 是進排風溫差（℉）。換算為℃的話，ΔT（℃）= ΔT（℉）×5/9，因此CFM = Q（BTU/h）÷（1.08×1.8×ΔT℃）≈ Q÷（1.944×ΔT℃）。
重新計算：3412 BTU/h ÷（1.944×15℃）≈ 3412÷29.16≈117 CFM。
實際選型需留20%-30% 冗余（應對設備擴容、環境升溫），因此最終風量需≥140 CFM。

2. 風阻評估：確定 “風扇需要克服多大阻力”

機柜內的設備密度、線纜布局、隔板等會形成風阻（單位：Pa），風阻越大，風扇需要的風壓越高才能推動空氣流通。

· 低風阻：設備稀疏、無隔板、線纜整理規范（風阻＜50Pa），適合低轉速風扇；

· 高風阻：設備密集、多層隔板、線纜雜亂（風阻 50-200Pa），需大風壓設計的風扇

這里以東興岳12038風扇E款與A款做對比，從下圖數據中尋找兩組較為接近的數據，

第一組數據藍色方框里面，同3600RPM轉速情況下風扇克服阻力風壓分別為1.42與1.43mmaq（毫米水柱）風量分別為151.34和127.91cfm，風壓接近的情況下風量差別較大，也就是說高風壓設計的風扇在機柜內部布局克服阻力后的排風量更好

第二組數據紅色方框里風壓為8.86與8.85，風量為128.11與132.22，風壓接近但E款風量稍微低點，不過需要注意，E款風扇是4600RPM，而A款風扇為5000RPM,這也說明高風壓風扇比普通風扇克服風阻所需的轉速需求有所下降，同時還涉及到噪音功耗等因素，詳細可咨詢東興岳科技

二、科學選型風扇：匹配 “風量、風壓、場景”

風扇的核心參數需與散熱需求、機柜風阻完全匹配，關鍵關注以下幾點：

1. 核心參數：風量與風壓的 “平衡”

· 風量（CFM/m3/h）：決定單位時間內能帶走的空氣量，需≥計算值（含冗余）；

· 風壓（Pa）：決定風扇克服風阻的能力，需≥機柜最大風阻（通常建議風壓 = 風阻 ×1.2，留冗余）。

· 注意：風量與風壓成反比（同一風扇），需根據風阻選 “風壓足夠 + 風量達標” 的型號。

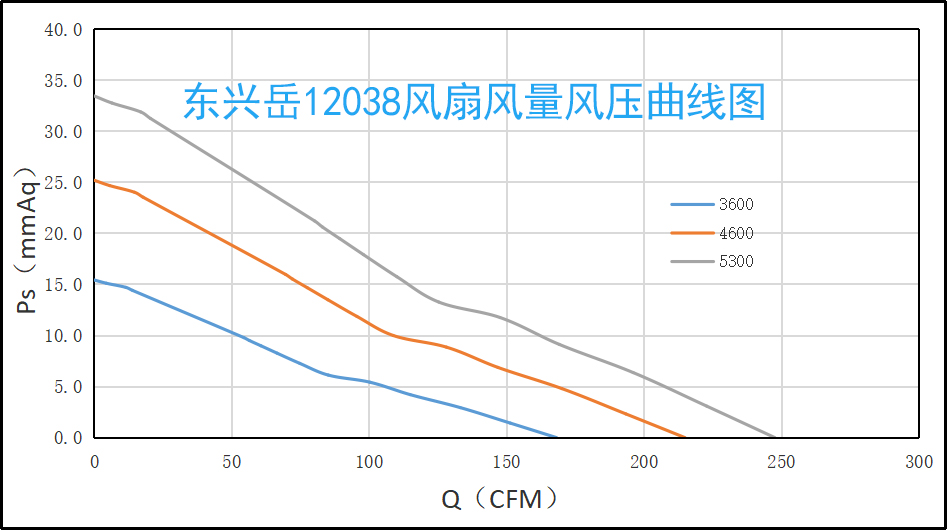

所以選型散熱風扇不能只看風量，風壓也很重要，通常東興岳科技會提供風量風壓曲線圖

2. 風扇類型：按風阻選 “軸流” 或 “離心”

3. 尺寸選擇：優先 “大尺寸、低轉速”

相同風量下，大尺寸風扇（如 120mm、140mm）比小尺寸（80mm、92mm）更優：

· 大尺寸風扇在低轉速下即可達到高風量，噪音更低（轉速與噪音成正比關系）；

· 例如：東興岳120mm 風扇（3600rpm）風量≈139CFM，噪音≈48dB；92mm 風扇需 7000rpm 才能達到同等風量，噪音≈55dB。

三、布局設計：讓氣流 “高效對流”

風扇的位置和氣流路徑直接影響散熱效率，核心原則是 “前進后出、避免回流”。

1. 氣流路徑：固定 “前冷后熱” 的對流方向

· 采用 “前進后出”（Front-to-Back）布局：機柜前部（底部 / 面板）進冷風，后部（頂部 / 面板）風扇排風，形成 “冷空氣從設備前方吸入，熱空氣從后方排出” 的對流路徑。

· 禁止 “上下混流”（如頂部進風、底部排風）：會導致熱空氣在機柜上部積聚，無法有效排出。

2. 風扇安裝位置：“排風為主，進風為輔”

· 排風風扇：安裝在機柜后部或頂部（熱空氣密度低，易積聚在頂部），作為主動排風動力；

· 進風風扇：僅在自然進風不足時（如機柜密封較嚴、進風口小），在前端底部加裝，輔助吸入冷風；

· 數量計算：根據總風量需求，多個風扇組合（如 4 個 120mm 風扇）比單個大風扇更靈活，且可冗余備份（某一個故障時不影響整體）。

3. 減少內部風阻：掃清 “氣流障礙”

· 線纜管理：用理線架將線纜歸攏在機柜兩側或后部，避免線纜垂落在設備前方 / 中間，堵塞風道；

· 設備間距：相鄰設備留≥2cm 間隙，讓冷風能流過設備表面（尤其是服務器側面的散熱鰭片）；

· 導流板：在機柜內部加裝導流板，將熱空氣導向出風口（如設備頂部的熱空氣通過導流板引向頂部排風風扇）。

四、智能優化：讓風扇 “按需工作”

通過控制方式和輔助設計，進一步提升散熱效率（降低能耗 + 減少噪音）。

1. 智能溫控：風扇轉速 “隨溫調節”

選擇帶 PWM（脈沖寬度調制）或 0-10V 調速的風扇，配合機柜內的溫度傳感器（如安裝在后部熱區）：

· 低溫時（如＜30℃）：低轉速（50%），節能降噪；

· 高溫時（如＞40℃）：高轉速（100%），增強散熱；

· 避免 “固定高轉速”：不僅浪費電，還會因風速過高導致設備表面形成 “風阻邊界層”，反而降低散熱效率。

2. 冗余與防護：提升可靠性

· 冗余設計：關鍵機柜（如機房核心設備）采用 “N+1” 冗余風扇，即額外安裝 1 個備用風扇，某一個故障時自動啟動；

· 防護等級：根據環境選 IP54（防灰塵 + 防噴水）或 IP65（防低壓噴水）的風扇，避免灰塵、水汽進入風扇內部（灰塵會堵塞扇葉，導致風量下降 30% 以上）。

3. 機柜密封性：減少 “漏風損耗”

· 進風口 / 出風口面積匹配：進風口總面積≥出風口總面積（通常 1.2 倍），避免 “進風不足”（即使風扇風量夠，進不來風也無用）；

· 密封縫隙：機柜面板的縫隙用密封膠條封堵，防止冷風未經過設備直接從縫隙漏出（“短路” 氣流）。

總結：高效散熱方案的核心步驟

1. 計算總散熱量→確定所需風量（含冗余）；

2. 評估機柜風阻→選軸流 / 離心風扇（優先大尺寸）；

3. 設計 “前進后出” 布局→安裝排風風扇（按需加進風風扇）；

4. 優化內部風阻（理線 + 間距 + 導流板）；

5. 搭配智能溫控 + 冗余設計→實現 “高效 + 可靠”。

通過以上步驟，可確保機柜內設備溫度穩定在 30-40℃（電子設備最佳工作溫度），同時降低風扇能耗 30% 以上，噪音降低 20dB 以上。更多設備散熱風扇選型可咨詢我們，本選型指南適用于任何柜體設備，如儲能柜、變頻柜、電柜、配電柜、變流柜、充電樁以及電力機房
